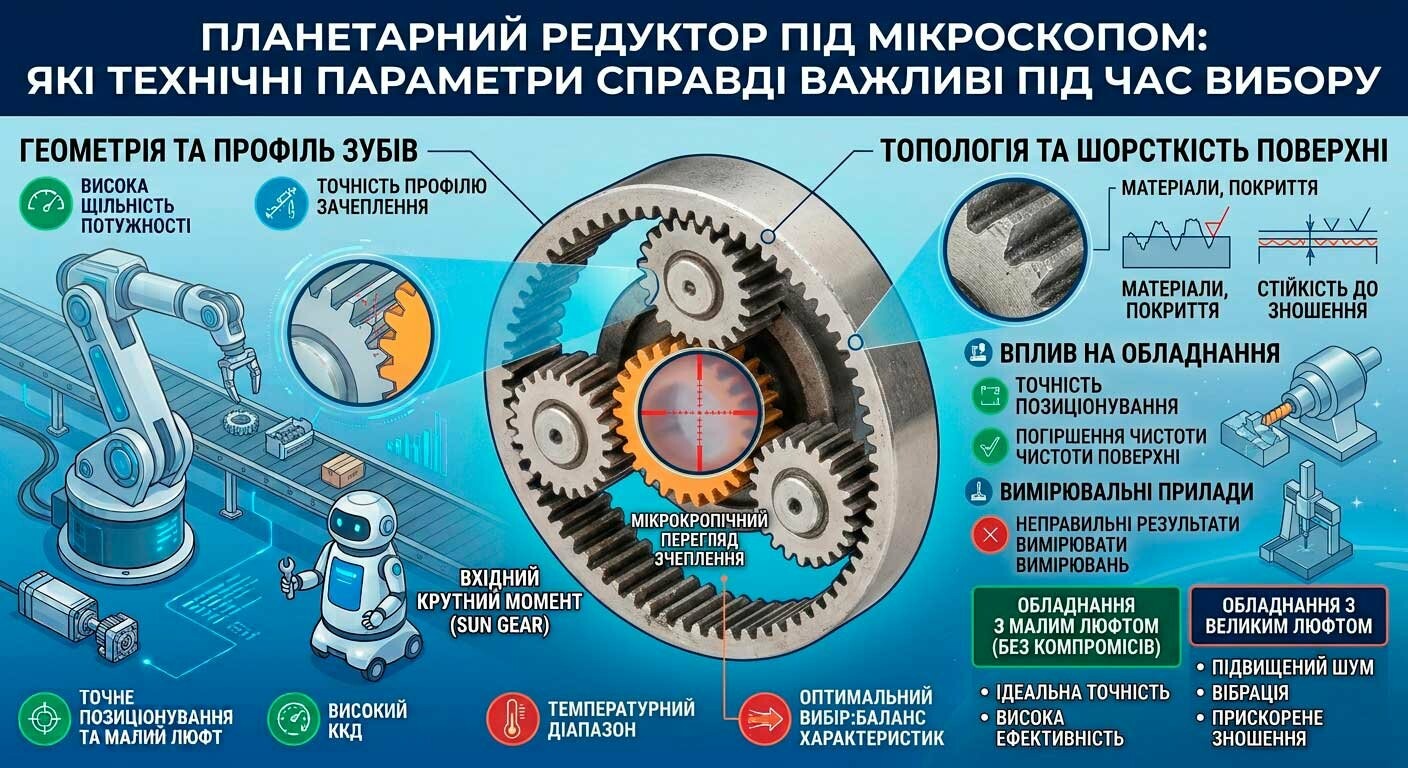

Коли інженер обирає планетарний редуктор https://basalt-tov.com/reduktory-ta-pryvody/planetarni-reduktory для верстата, робота чи конвеєра, він часто стикається зі сторінкою технічних характеристик, де губиться у цифрах: передавальне число, момент, ККД, навантаження на вали, клас захисту… Що з цього дійсно важливе, а що - другорядне? І як не помилитися, адже ціна помилки - зупинка виробництва, брак продукції чи аварія? Давайте розглянемо параметри планетарного редуктора під мікроскопом, щоб зрозуміти, які характеристики критичні для різних галузей і на що звертати увагу в першу чергу.

Передатне число: як узгодити швидкість і момент

Передатне число (i) — це відношення кутової швидкості вхідного вала до вихідного. Воно показує, у скільки разів редуктор знижує оберти та підвищує момент.

Як обрати правильно:

  • Для швидкісних механізмів (вентилятори, насоси) потрібні невеликі передатні числа (i = 2–10).
  • Для потужних приводів (транспортери, міксери, лебідки) — середні (i = 10–100).
  • Для точного позиціонування (роботи, верстати ЧПУ) — великі (i > 100), часто з кількома ступенями.

Важливий нюанс: у планетарних редукторах передатне число досягається за рахунок кількості ступенів (один ступінь — до 10:1, два — до 100:1, три — до 1000:1). Більше ступенів — довший корпус і нижчий ККД. Тому не женіться за максимальним числом, якщо воно не потрібне.

Крутний момент (номінальний та піковий)

Момент — це здатність редуктора «крутити» навантаження. Вимірюється в Н·м. Розрізняють:

  • Номінальний момент — постійне навантаження, яке редуктор витримує без зношення.
  • Піковий (аварійний) момент — короткочасне перевантаження (наприклад, при запуску, заклинюванні, різкому гальмуванні).

Для більшості застосувань потрібно, щоб максимальний робочий момент не перевищував номінального (бажано з запасом 20-30%), а пікові навантаження — вкладалися в піковий момент редуктора.

Практична порада: перевіряйте не тільки момент, а й те, як він вказаний. Дешеві виробники вказують теоретичний «момент на злам», а надійні — реальний номінальний за стандартами DIN або ISO.

ККД (коефіцієнт корисної дії)

ККД показує, яка частина потужності двигуна доходить до вихідного валу, а яка витрачається на тертя та нагрівання. У планетарних редукторів ККД високий: до 98% для одного ступеня, 95-96% для двох, 92-93% для трьох.

Для чого це важливо:

  • Енергоефективність (менше рахунків за електрику).
  • Тепловий режим — при низькому ККД редуктор сильно гріється, що може вимагати примусового охолодження.
  • У батарейних пристроях (електромобілі, роботи) кожен відсоток ККД впливає на час автономної роботи.

Запам'ятайте: планетарний редуктор з ККД нижче 90% для одного ступеня — це швидше за все брак або неправильний розрахунок.

Радіальні та осьові навантаження на вали

Це один із найчастіше ігнорованих, але дуже важливих параметрів. Вхідний і вихідний вали редуктора можуть зазнавати:

  • Радіальних навантажень — перпендикулярно осі вала (від шківа, зірочки, шестерні).
  • Осьових навантажень — вздовж осі (від гвинта, шнека, вала з насадкою).

Проблема в тому, що редуктор — це не просто шестерні, а й підшипники, які сприймають ці зусилля. Перевищення допустимого навантаження призводить до швидкого зношення підшипників, биття вала, а потім — до поломки зубців.

Обирайте з урахуванням:

  • Якщо на вал редуктора насаджується шків пасової передачі — радіальне навантаження велике (потрібні важкі підшипники).
  • Якщо редуктор крутить гвинт (домкрат, шнек-конвеєр) — осьове навантаження критичне (потрібна спеціальна конструкція вихідного вузла).

Добрі виробники, як-от «ЗАВОД БАЗАЛЬТ», окремо вказують допустимі радіальні та осьові навантаження для своїх планетарних редукторів у технічній документації.

Клас точності та люфт

Люфт (мертвий хід) — це зазор у зачепленні, який викликає вільне прокручування вихідного вала без руху вхідного. Вимірюється в кутових хвилинах (') або градусах.

Класи люфту:

  • Стандартний — 15-30' (транспортери, змішувачі, насоси).
  • Зменшений — 5-10' (верстати з ЧПУ, точні конвеєри).
  • Малий (прецизійний) — 1-3' (роботи, координатні верстати, оптичне обладнання).
  • Нульовий (<1') — для найвимогливіших застосувань.

Для простих механізмів люфт неважливий. Для систем позиціонування - критичний. Але пам'ятайте: зменшення люфту здорожчує редуктор (потрібна високоточна обробка зубців, селективна збірка, спеціальні підшипники). Тому обирайте не «найточніший», а достатній для вашої задачі.

Ступінь захисту (IP)

IP — це захист від проникнення пилу (перша цифра) та вологи (друга цифра). Для звичайних сухих цехів достатньо IP40 (без захисту від вологи, захист від великих часток). Для харчової, хімічної промисловості, зовнішнього монтажу — потрібно IP54 (пилозахищений, захист від бризок) або IP65/66 (повний пилозахист, захист від струменя води).

Але є нюанс: герметичний корпус (високий IP) ускладнює тепловідведення. Тому для потужних редукторів, що працюють тривалий час, закритий корпус може вимагати примусового охолодження або спеціальних мастил.

Ресурс та довговічність

Ресурс — це напрацювання до граничного стану (в годинах). Для планетарних редукторів хорошого виробництва він становить 15 000 – 30 000 годин (це 5-10 років роботи в одну зміну).

На що реально впливає ресурс:

  • Якість сталі (чи легована, чи пройшла цементацію та загартування).
  • Точність виготовлення зубців (шліфовані чи фрезеровані «як є»).
  • Тип підшипників (голчасті, кулькові, конічні роликові).
  • Якість мастила та система ущільнень.

Дешеві редуктори часто мають ресурс 3 000-5 000 годин — це може окупитися тільки в невідповідальних механізмах з легким графіком роботи.

Порада: питайте виробника про гарантійний ресурс. Якщо його немає або він менший за 12 000 годин — задумайтесь.

Температурний діапазон та тип мастила

Стандартні планетарні редуктори (наприклад, ЗМПМ від «ЗАВОДУ БАЗАЛЬТ») працюють у діапазоні від -40°C до +45°C. Для холодних цехів або зовнішнього монтажу взимку потрібне спеціальне «арктичне» мастило (всесезонне або синтетичне). Для гарячих цехів — мастила з високою температурною стабільністю.

Без цього: при мінусових температурах звичайне мастило густішає, збільшується момент страгівання (може не запуститися двигун). При перегріві мастило втрачає властивості — підвищується зношення.

Тип монтажу та приєднувальні розміри

Цей параметр часто ігнорують, а потім мучаться з кріпленням. Основні виконання:

  • На лапах — універсальне кріплення до рами або станини.
  • Фланцеве — для жорсткого кріплення безпосередньо до механізму (верстати, роботи). Фланцевий мотор-редуктор планетарний ідеальний для вертикального монтажу.
  • З порожнистим валом — редуктор насаджується на вал обладнання, економить простір.

Переконайтеся, що вибраний тип монтажу відповідає вашому обладнанню. Інакше доведеться варити перехідні рами, що знижує жорсткість системи.

Сертифікати та відповідність стандартам

Цей пункт може здатися бюрократичним, але він важливий для:

  • Експорту обладнання (сертифікати CE, UL, EAC).
  • Тендерів та державних закупівель.
  • Відповідальних виробництв (наприклад, харчова, фармацевтика — вимоги до матеріалів).

Хороший виробник завжди має паспорт на виріб із зазначенням реальних виміряних параметрів (а не теоретичних).

Те, що справді важливо — це баланс

Підсумовуючи, ідеального планетарного редуктора «для всього» не існує. Важливий не окремий параметр, а їх збалансоване поєднання для вашої конкретної задачі:

  • Для конвеєра — момент, ресурс, захист.
  • Для верстата — люфт, радіальні навантаження, жорсткість.
  • Для робота — точність, момент, компактність.
  • Для насоса — передатне число, ККД, осьові навантаження.

І коли ви розглядаєте різні варіанти, зверніть увагу на продукцію «ЗАВОДУ БАЗАЛЬТ». Це український планетарний редуктор, який виготовляється за повним циклом на власних потужностях у Києві. Використання легованих сталей із цементацією та загартуванням, прецизійне шліфування зубців, вхідний контроль металу та фінішне тестування кожного виробу під навантаженням — усе це гарантує високий ресурс (понад 20 000 годин), низький люфт та реальний ККД. До того ж, завдяки локалізації виробництва, ви отримуєте конкурентну ціну, технічну підтримку українською мовою та наявність запчастин. Обираючи редуктор «ЗАВОДУ БАЗАЛЬТ», ви обираєте не просто технічний параметр, а впевненість у безвідмовній роботі вашого обладнання на роки вперед.
