Гофровані напірно-всмоктувальні рукави використовують у системах, де потрібен забір середовища під вакуумом і подальша подача під тиском. Звичайні шланги в таких умовах можуть схлопуватися, втрачати переріз або швидко зношуватися на вигинах. Конструкція за ГОСТ 5398-76 передбачає роботу з двома типами навантаження: зовнішнім стисканням і внутрішнім тиском.

Будова рукава для вакууму і тиску

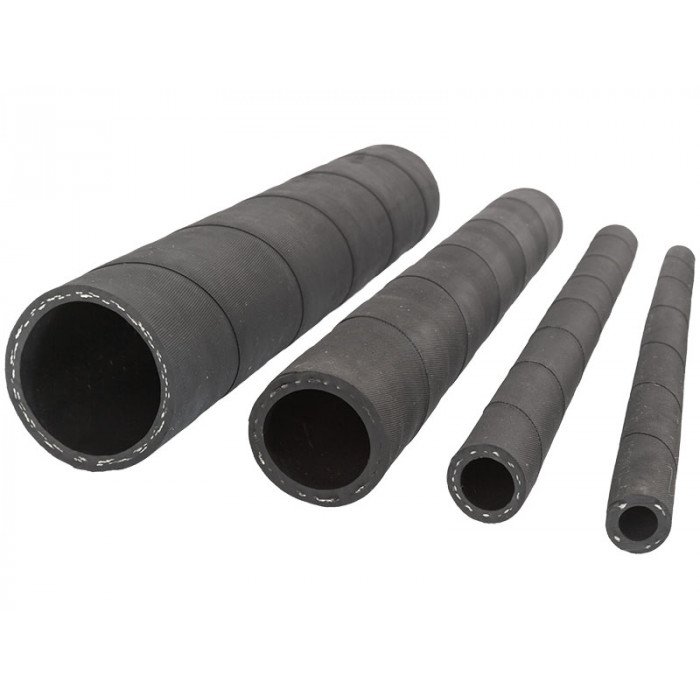

Основу конструкції становлять внутрішній гумовий шар, силове армування, спіральний каркас і зовнішній захист. Внутрішній шар контактує з водою, технічною рідиною або іншим сумісним середовищем. Він має забезпечувати потік без зайвих втрат і не руйнуватися від робочої речовини.

Каркас утримує рукав при тиску, а спіраль не дозволяє йому схлопуватися під вакуумом. Гофрована поверхня працює як додатковий елемент жорсткості й одночасно зберігає гнучкість. Завдяки цьому рукави гумові можна монтувати на ділянках із поворотами, підключати до насосів, цистерн, мотопомп і резервуарів.

Переваги в експлуатації

Напірно-всмоктувальні рукави застосовують там, де одна лінія повинна витримувати різні режими. Вони працюють при заборі води з водойм, перекачуванні технічних рідин, обслуговуванні резервуарів, у сільському господарстві та промисловості. Гофра зменшує ризик залому, а спіраль підтримує круглий переріз при розрідженні.

Основні переваги таких виробів:

  • стійкість до вакууму;

  • робота під тиском;

  • гнучкість при монтажі;

  • захист від схлопування;

  • стабільний прохідний переріз;

  • придатність до польових умов.

Компанія Укргума постачає рішення для технічних систем, де важлива не тільки наявність виробу, а й правильний підбір за середовищем, діаметром і режимом роботи.

Що впливає на термін служби

Гофровані напірно-всмоктувальні рукави служать довше, якщо під час експлуатації дотримуватися допустимого радіуса вигину та не створювати надмірних механічних навантажень. Рукав не варто перегинати нижче встановленого мінімального радіуса, оскільки це створює додаткову напругу на стінках і армуванні та може прискорити появу тріщин або деформацій. Також не рекомендується тягнути його по гострих кромках, бетонних поверхнях чи інших абразивних основах. Якщо рукав постійно контактує з деталями, які можуть пошкодити зовнішній шар, доцільно передбачити захист або змінити схему прокладання.

На ресурс впливає і характер робочого середовища. Гофровані напірно-всмоктувальні рукави не можна використовувати для речовин, із якими матеріал рукава хімічно несумісний. Агресивні компоненти можуть поступово руйнувати внутрішній шар, викликати його набухання або втрату еластичності. Абразивні домішки додатково прискорюють зношування, особливо при тривалій роботі з високою швидкістю потоку. Неправильне кріплення, надмірне натягування, робота з перевищенням допустимого тиску або вакууму також скорочують строк служби. Окремо варто враховувати постійний вплив сонячного випромінювання, високих температур, вологи та агресивних речовин на зовнішню поверхню.

Щоб купити рукав за ГОСТ, потрібно передати не тільки назву виробу, а повний набір робочих параметрів. Насамперед зазначають внутрішній діаметр і необхідну довжину, а також середовище, яке транспортуватиметься через рукав. Додатково важливо вказати робочу та максимальну температуру, робочий тиск, необхідний вакуум і характер навантаження. Для монтажу мають значення радіус вигину, спосіб підключення, тип з'єднувальної арматури та умови прокладання.

Такий підхід дозволяє виробнику або постачальнику підібрати виріб не просто за назвою чи зовнішнім виглядом, а за фактичним навантаженням. Особливо це важливо для напірно-всмоктувальних систем, де рукав одночасно працює під дією внутрішнього тиску та розрідження. Правильно враховані діаметр, тиск, вакуум, температура і властивості середовища допомагають уникнути передчасної деформації, втрати герметичності та аварійного пошкодження під час експлуатації.
